Diagramm der kritischen Umgebungsbedingungen

Das Überwachungssystem für Serverumgebungen ENVIROMUX
erstellt mithilfe von MRTG ein Diagramm seiner Sensordaten.

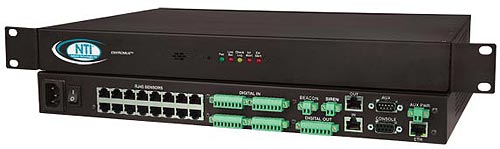

ENVIROMUX-SEMS-16 (Vorder- u. Rückseite)
Das Überwachungssystem für Serverumgebungen ENVIROMUX von NTI erstellt mithilfe von MRTG Diagramme kritischer Umgebungsbedingungen

Die Überwachung von Umgebungsbedingungen an Servern, Workstations und in Datencentern kann der Vorbeugung von Schäden an wertvollen Anlagen dienen, die durch Umgebungsbedingungen wie Temperatur, Luftfeuchtigkeit, Wasseraustritt usw. verursacht werden.

Das Überwachungssystem für Serverumgebungen ENVIROMUX® von Network Technologies Inc überwacht die Umgebungsbedingungen und informiert den Administrator oder die Mitarbeiter per E-Mail, über SNMP-Traps, Webseiten-Warnmeldungen usw., sobald ein Sensor einen vorher festgesetzten Bereich überschreitet.

Die grafische Darstellung mittels MRTG (Multi Router Traffic Grapher) liefert eine visuelle Darstellung der überwachten kritischen Umgebungsbedingungen. MRTG generiert HTML-Seiten mit regelmäßig aktualisierten PNG-Bildern, die einen grafischen Trendverlauf von Zeitseriendaten sichtbar machen. Die Diagramme zeigen Tages-, Wochen-, Monats- und Jahresstatistiken der überwachten Umgebungsbedingungen an.

Wenn Sie auf den Link unten klicken, wird Ihnen ein Live-Beispiel der bei Network Technologies Inc überwachten Umgebungsdaten angezeigt:
Überwachungsdiagramme der Serverumgebung

Beispieldiagramme:

Interne Temperatur: Tagesdiagramm (5-Minutendurchschnitt)

Maxim. Durchschnittl. Aktuelle
Interne Temperatur: 860,0 Zehntel von °F (oder 86°F) 823,0 Zehntel von °F (oder 82,3°F) 834,0 Zehntel von °F (oder 83,4°F)


Interne Temperatur: Wochendiagramm (30-Minutendurchschnitt)

Maxim. Durchschnittl. Aktuelle
Interne Temperatur: 865,0 Zehntel von °F (oder 86°F) 829,0 Zehntel von °F (oder 82,9°F) 836,0 Zehntel von °F (oder 83,6°F)


Konfiguration von MRTG zur grafischen Darstellung von Umgebungsbedingungen mittels Überwachungssystem für Serverumgebungen ENVIROMUX:

1) Installieren Sie MRTG auf Ihrem Computer mittels MRTG-Installationsanleitung.

2) Konfigurieren Sie das Überwachungssystem für Serverumgebungen ENVIROMUX so, dass es die gewünschten Umgebungsbedingungen überwacht.

3) Erstellen Sie eine MRTG-Konfigurationsdatei zur Steuerung der Diagramme.

  • Hinweis: Für die Anzeige der Daten an den von Ihnen eingesetzten Sensoren können Sie auch die HTML-Übersichtsdatei bearbeiten:



4) Überzeugen Sie sich von der einwandfreien Funktion durch einen manuellen Testlauf von MRTG.

5) Erstellen Sie zur Ausführung von MRTG auf UNIX-Computern einen Cron-Job. Verwenden Sie daemon bei Windows.
